Αυτό το module είναι μια σειριακή διασύνδεση I2C. Καθώς τα pins στο Arduino είναι περιορισμένα, στα projects σας ενδέχεται να μην μπορείτε να χρησιμοποιήσετε παράλληλη σύνδεση με μία οθόνη LCD μετά τη σύνδεση με πολλούς αισθητήρες ή διεπαφές. Με αυτήν τη μονάδα διασύνδεσης I2C, θα μπορείτε να πραγματοποιήσετε την εμφάνιση δεδομένων στην οθόνη μέσω μόνο 2 καλωδίων.
ΠΕΡΙΓΡΑΦΗ

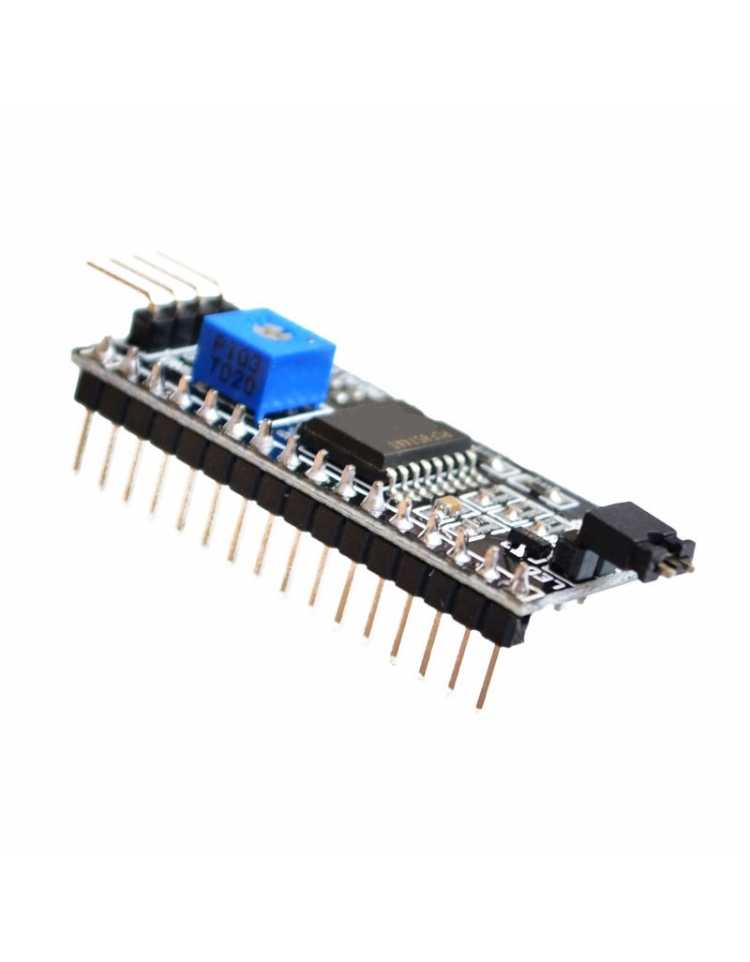

I2C Serial Interface Board Module - Address Changeable - For Arduino
This is a great I2C Serial Interface. As the pin resources for the Arduino controller are limited, your project may be not able to use a normal LCD shield after being connected with many sensors or interfaces. With this I2C interface module, you will be able to realize data display via only 2 wires. Fantastic for Arduino-based projects.
ΣΗΜΕΙΩΣΕΙΣ
- Pin header and jumper in backlight power control not included, you can solder your own pins!
- Working with 16x2, 16x04, and 20x4 LCD units.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Σύνδεση: I2C
Breadboard Friendly
ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

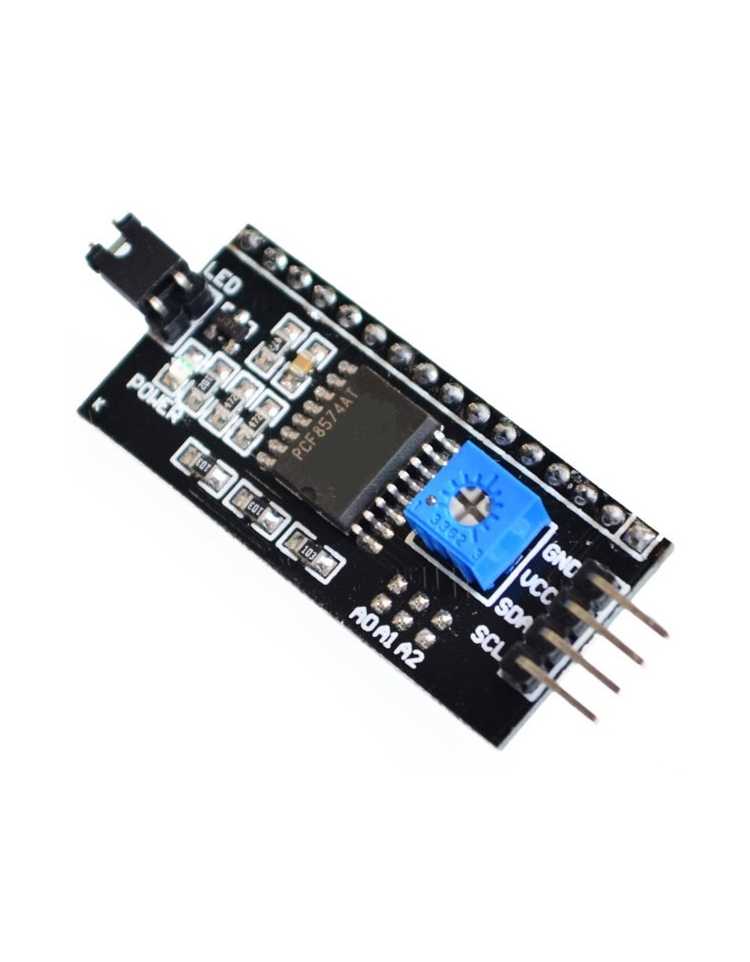

- With backlight power control, you can set the backlight power supply is connected by a jumper. (not included)
- Plug jumper to connect backlight power supply.
- Unplug the jumper to disconnect the backlight power.

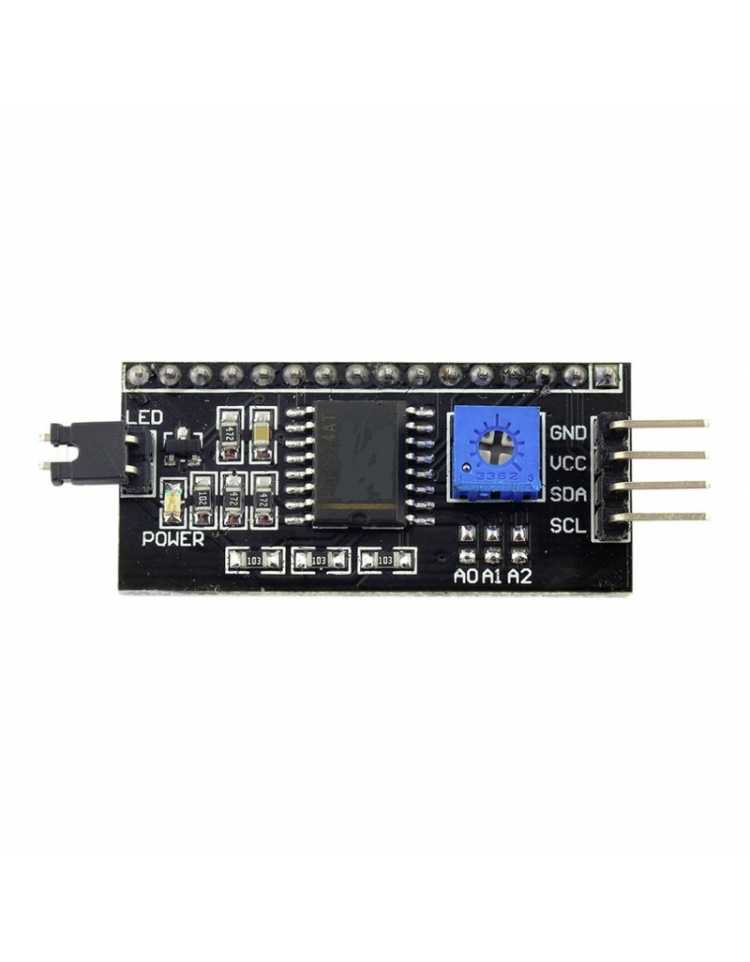

- Contrast can be adjusted by adjusting the blue potentiometer. Potentiometer design on the front, enabling adjustment anytime

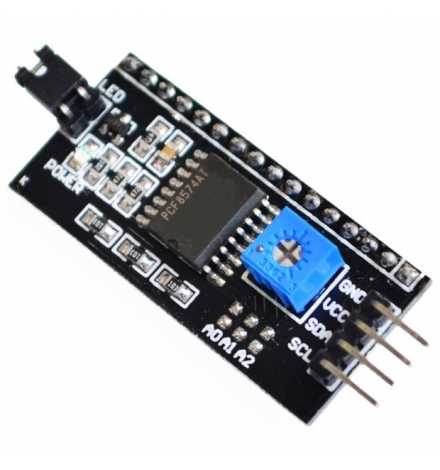

- Modules can be cascaded up to cascade 8. Modify the device address via a short circuit A0/A1/A2. Default address is 0x20.
- Color: Black
- Dimensions: 41.5x19x15.3mm
| A2 | A1 | A0 | Address |
|---|---|---|---|
| 0 | 0 | 0 | 0x20 |
| 0 | 0 | 1 | 0x21 |
| 0 | 1 | 0 | x22 |
| 0 | 1 | 1 | 0x23 |
| 1 | 0 | 0 | 0x24 |
| 1 | 0 | 1 | 0x25 |
| 1 | 1 | 1 | 0x26 |
| 1 | 1 | 1 | 0x27 |
