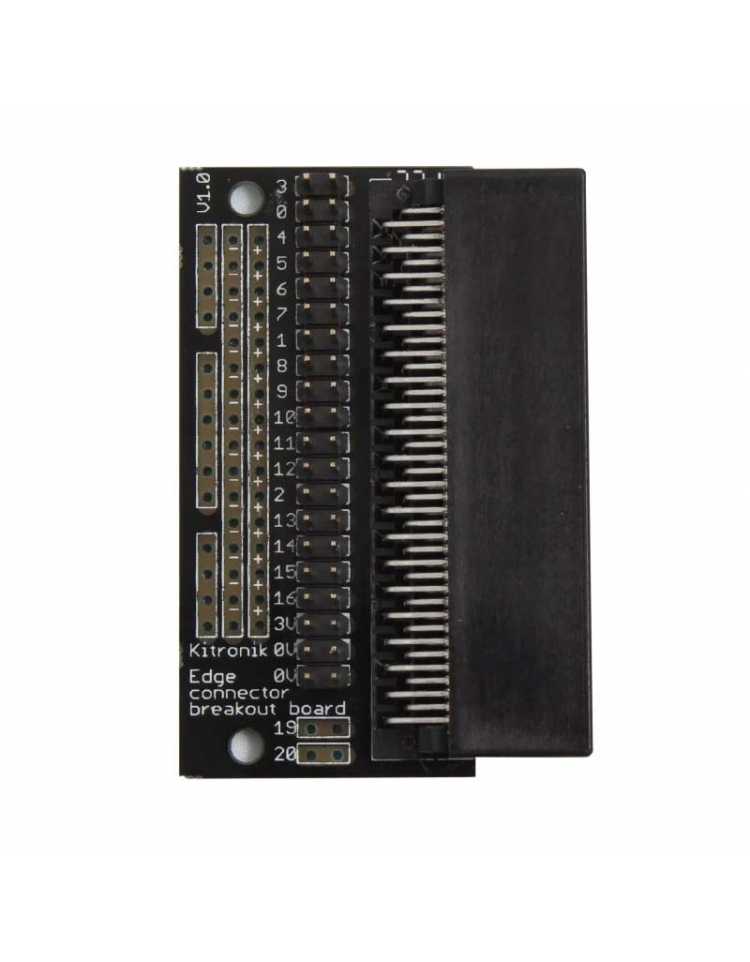

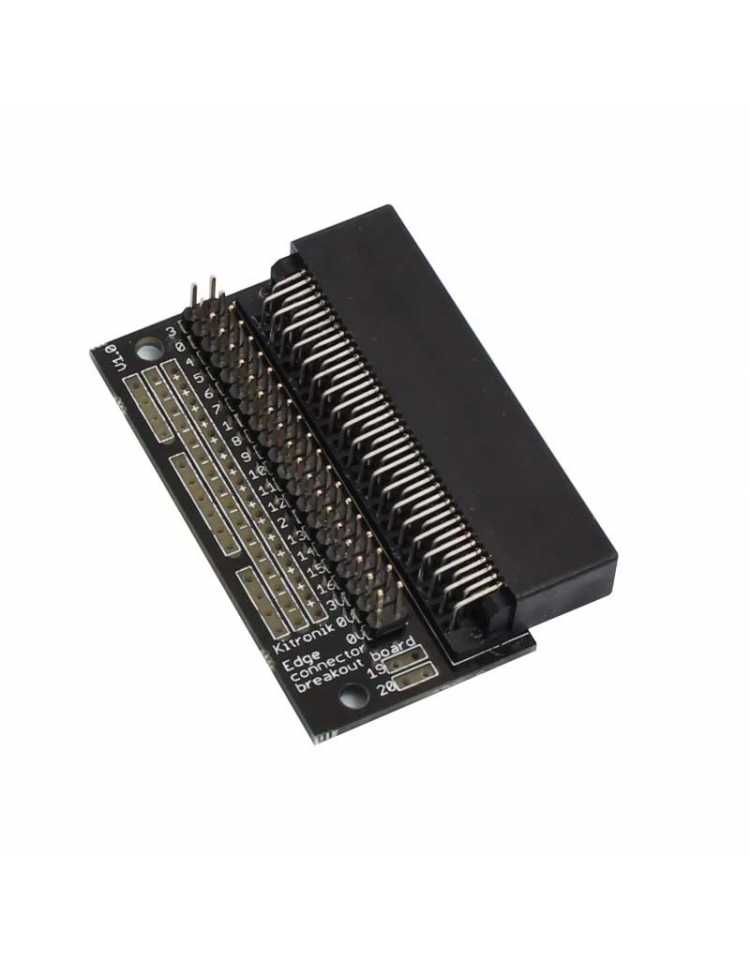

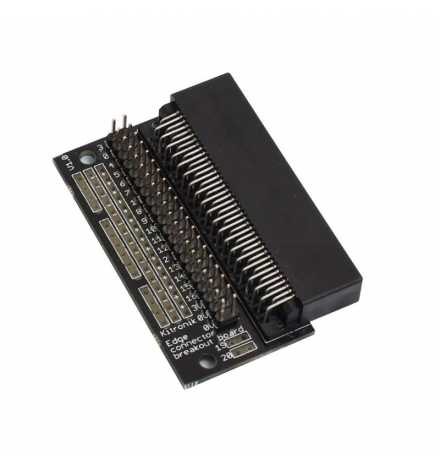

Edge Connector Breakout Board για BBC micro:bit

Αναζητάτε τρόπους για να αξιοποιήσετε περισσότερα από το BBC micro:bit σας; Ξεκλειδώστε τη δυναμική του με αυτήν την προκατασκευασμένη έκδοση της πλακέτας Edge Connector Breakout! Αυτή η πλακέτα έχει σχεδιαστεί για να προσφέρει έναν εύκολο τρόπο σύνδεσης πρόσθετων κυκλωμάτων και υλικού στους ακροδέκτες του BBC micro:bit. Παρέχει πρόσβαση σε όλους τους ακροδέκτες επεξεργαστή του BBC micro:bit, επιτρέποντας την προσθήκη πολλαπλών επιπλέον λειτουργιών. Το φυλλάδιο δεδομένων (παρακάτω) περιλαμβάνει ένα χρήσιμο διάγραμμα που εξηγεί τη λειτουργία κάθε ακροδέκτη του BBC micro:bit.

Αυτή η πλακέτα Edge Connector Breakout για το BBC micro:bit παρέχει πρόσβαση σε όλους τους σημαντικούς ακροδέκτες στην κάτω άκρη του BBC micro:bit. Συνολικά, είναι διαθέσιμοι 21 ακροδέκτες που παρέχουν επιπλέον γραμμές εισόδου/εξόδου, άμεση πρόσβαση στα κουμπιά A και B, τις εξόδους του LED matrix και το δίαυλο I2C. Παρακαλούμε ανατρέξτε στο φυλλάδιο δεδομένων παρακάτω για περισσότερες λεπτομέρειες.

Οι ακροδέκτες του BBC micro:bit είναι διαθέσιμοι σε μία σειρά από ακροδέκτες. Αυτοί παρέχουν έναν εύκολο τρόπο σύνδεσης κυκλωμάτων χρησιμοποιώντας ενδιάμεσα καλώδια (jumper wires). Οι ακροδέκτες SCL και SDA είναι χωρισμένοι στην άκρη της πλακέτας (σημεία κόλλησης) για εύκολη αναγνώριση. Η πλακέτα περιλαμβάνει μια περιοχή προτύπωσης με 3V, 0V και μη συνδεδεμένες γραμμές που μπορούν να κολληθούν. Αυτό επιτρέπει την εύκολη σύνδεση διακόπτων, αισθητήρων και οποιωνδήποτε αντιστάσεων pull-up ή pull-down κ.λπ. που απαιτούνται.

Αν ψάχνετε για έμπνευση, μην ψάχνετε παραπέρα από αυτά τα παραδείγματα χρήσης της πλακέτας Edge Connector για το BBC micro:bit:

Η πλακέτα χρησιμοποιείται στο Collision Detection Buggy που εκμεταλλεύεται τις επιπλέον γραμμές εισόδου/εξόδου.

Για να χρησιμοποιήσετε την πλακέτα Edge Connector, το BBC micro:bit πρέπει να τοποθετηθεί σφικτά στον ακροδέκτη όπως φαίνεται παρακάτω:

Σημείωση:

Αυτό το προϊόν παρέχεται με ήδη κολλημένους ευθείους διπλούς ακροδέκτες PCB Pin Headers στην πλακέτα.

Χαρακτηριστικά:

Περιλαμβάνει μια ειδική σειρά ακροδεκτών για γρήγορη και εύκολη προτύπωση. Παρέχει 21 ακροδέκτες από την άκρη του BBC micro:bit. Περιλαμβάνει περιοχή προτύπωσης με γραμμές 3V και 0V. Ετικετοποιημένοι ακροδέκτες και σαφής και απλή τεκμηρίωση.

Περιεχόμενα:

1 x Πλακέτα Edge Connector Breakout για το BBC micro:bit,

Διαστάσεις:

• Μήκος: 60mm
• Πλάτος: 40mm
• Ύψος: 11.8mm
